BELLMINI 매뉴얼

단일가스 감지기 매뉴얼

매뉴얼 목차

  1. 경고/주의사항/폐기 (사용 전 반드시 읽어주시기 바랍니다.)
  2. 제품 개요
  3. 패키지 구성품 목록
  4. 기기 외관
  5. LCD 디스플레이 개요
  6. BELLMINI™ ON/OFF 방법
  7. 버튼 기능
  8. 배터리
  9. 영점 교정/범프테스트/스팬 교정
  10. BELLCONNECT™ App 연결 (NFC/Bluetooth)
  11. 알람 기본 설정 값
  12. BELLMINI™ 상세규격
  13. 보증 내용
  14. 각종 인증
  15. 연락처





  1. 경고/주의사항/폐기(사용 전 반드시 읽어주시기 바랍니다.)

◆ 경고

✓ 구성품의 교체 또는 변경 시 본질안전 구조를 손상시키며, 보증기간이 남아있더라도 보증을 받을 수 없으니 변경하지 마십시오.

✓ 제품 사용 전, 주기적으로 알람 수치를 초과하는 가스로 센서 반응을 테스트할 것을 권장합니다.

✓ 정기적으로 감지기의 작동 상태와 배터리 수명, LED, 경고음, 진동이 잘 작동하는지 점검하고 필요에 따라 유지보수 하십시오.

✓ 감지기는 지정된 온도 및 습도 범위 내에서 사용되어야 합니다. 이 범위에서 벗어난 환경에서는 기기의 오작동이나 고장을 유발할 수 있습니다. 극단적인 환경에서 사용하지 않도록 주의하십시오.

✓ 기기에 사용되는 센서는 사용 환경(온도, 압력, 습도)에 따라서 가스농도의 측정 값이 달라질 수 있습니다. 따라서 기기를 보정할 때, 기기의 사용 환경(온도, 압력, 습도)과 같거나 유사한 환경에서 보정을 실행하십시오.

✓ 기기를 사용하는데 있어서 급격한 온도변화가 발생하면(예를 들어, 실내외 온도차가 큰 장소에서 사용하면), 측정되는 가스농도 값의 급격한 변화가 생길 수 있으므로 가스농도 값이 안정된 후에 사용하십시오.

✓ 기기에 심한 진동 및 충격을 주게 되면, 측정되는 가스농도 값의 급격한 변화가 생길 수 있으므로 가스농도 값이 안정된 후에 사용하십시오. 기기에 너무 심한 충격을 가하게 되면 센서 또는 기기의 고장을 일으킬 수 있습니다.

✓ 알람 수치는 국제 표준에 의해서 설정되어 있기에, 알람 수치 변경 시 반드시 권한이 있는 담당자에 의해서 변경되어야 합니다.

✓ 기기가 작동하지 않거나 기계적 결함이 의심되는 경우, 070-8804-3982로 연락 바랍니다.



◆ 주의사항

✓ 반드시 제품의 사용 설명서를 읽고 충분히 숙지한 후에 사용해주십시오.

✓ 본 제품은 가스 정밀 측정 장치가 아닌 가스 감지기입니다.

✓ 연속적으로 가스 교정이 실패할 경우 사용을 중단하고 제조사에 문의하시기 바랍니다.

✓ 가스 감지기의 정확성을 위해 최소 180일마다 1회 가스 교정을 실시할 것을 권장합니다.

✓ 기기는 부드러운 천으로 닦아야 하며, 화학 물질을 사용하여 닦아서는 안 됩니다.

✓ STEALTH mode는 알람 신호를 강제로 차단하므로, 사용자가 알람을 인지하기 어렵기 때문에 사용시 주의가 필요합니다.



◆ 폐기

이 기호는 이 제품을 일반쓰레기로 폐기해서는 안 되며 재생 및 재활용을 위해 별도의 수거 시설로 보내야 함을 나타냅니다. 현지 규정에 따라 본 제품을 폐기하십시오.



2. 제품 개요

GDI Solution BELLMINI™는 산소 결핍 또는 유독성 가스의 위험에 노출 시 고휘도 LED 램프, 부저, 진동 경보를 발생하여 사용자의 안전을 지키는 휴대용 단일 가스 감지기입니다.

CO, H2S, H2, NH3, Cl2, SO2 and PH3 등 총 18종의 다양한 가스 센서 중 한 가지 센서를 선택할 수 있으며, 보다 크고 선명한 LCD 디스플레이를 통하여 실시간으로 측정 농도를 정밀하게 표시합니다.

저전력 설계로 배터리 교체 없이 2년 이상 사용할 수 있어 지속적이고 효율적인 비용으로 안전성을 보장합니다. (사용 조건: 1일 8시간 사용, 알람 5분 이내 작동, BLE OFF)

사용자 또는 관리자의 편리함을 위하여 BELLCONNECT™ App을 통해 감지기 셋팅값 변경 및 가스 교정을 수행하거나 저장된 데이터를 간편하게 관리하실 수 있습니다.

근거리 무선 통신(NFC)기능과 BLE 통신 기능이 표준으로 내장되어 있어 감지기와 휴대용 단말기의 무선 연결을 보다 빠르고 편리하게 진행할 수 있습니다.

측정된 데이터는 실시간으로 클라우드로 전송되며, 관리자는 웹에 접속하여 감지기의 농도를 확인하고 작업자의 가스 위험을 사전에 확인할 수 있습니다.

3. Package component list 패키지 구성품 목록

가스 감지기, 가스교정캡, 빠른 시작 가이드

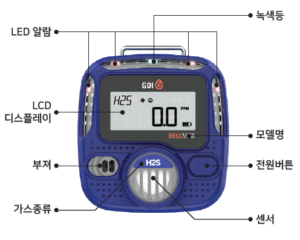

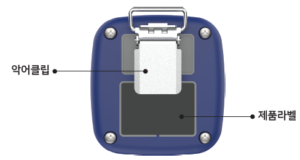

4. 기기외관





 5. LCD 디스플레이 개요

<아이콘 기능>

  1. 블루투스 상태 (: 통신 끊김, : 통신 연결)
  2. 정상모드
  3. 에러 표시
  4. 경고 표시 (교정 주기가 지났거나, 마지막 교정이 실패했을 때)
  5. TWA/STEL 알람 (TWA: ,  STEL: )
  6. 영점 교정 (Fresh Air)
  7. 가스 교정
  8. 측정 단위
  9. 배터리 상태
  10. Low/High 가스 알람 (1차 알람 또는 Low알람: , 2차 알람 또는 High 알람: )
  11. 기기 정보 (측정 가스, 저전압, 알람 등등.)
  12. 측정값







6. BELLMINI™ 켜기/끄기



1) 대기 중의 유해 가스가 없는 안전한 장소에서 감지기를 켜십시오.

2) BELLMINI™를 켜기 위해 전원 버튼을 3초간 길게 누릅니다.

3) 자가 진단을 합니다.

4) 회사 로고가 나타난 후 BELLMINI™가 켜집니다.

*참고: 센서 안정화 상태에 따라 워밍업이 진행될 수 있습니다. (센서별로 워밍업 시간이 다를 수 있습니다.)

5) 종료할 때에도 전원 버튼을 3초간 길게 누릅니다.

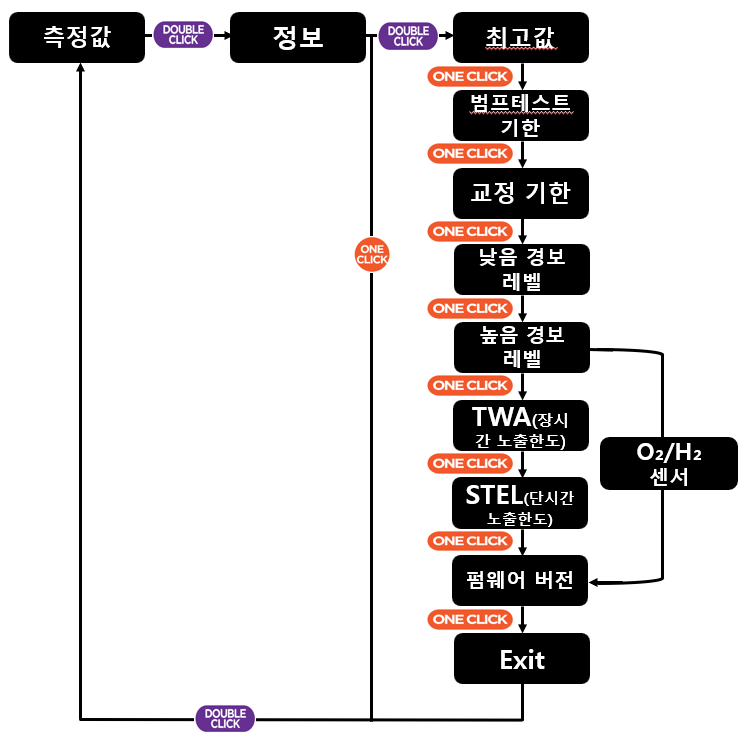

7. BELLMINI™ 메뉴















8. 배터리

1. 정격 전압

A. 공칭 전압: 3.6V

B. 최대 전압: 3.9V

2. 배터리 교체

배터리는 교체가 가능하도록 설계되었으나, 이를 열면 본질적으로 안전한 구조가 손상되어 비방폭형이 될 수 있습니다. 배터리를 교체하는 경우 본질 안전 설계의 온전함을 보장하기 위해 공인 서비스센터에 문의하시기 바랍니다.

3. 배터리 경고 표시

A. 경고 – 폭발성 대기가 있는 경우 열지 마십시오.

B. 경고 – 잠재적 정전기 전하 위험

9. 가스 교정/범프 테스트/영점 교정

1) 가스 교정을 위해 BELLMINI™ 전원 버튼을 9초간 눌러주세요. (종료 3초, 가스 교정 진입 6초-O2 센서 제외)

2) 자동 영점교정으로 진입하기 위해 더블클릭 합니다.

3) 자동 영점교정이 통과하면, Span APPL 문구가 디스플레이에 나타납니다.

4) 디스플레이에 Span APPL 문구가 뜨면, 가스 교정 캡을 센서에 끼우고 유량조절기를 사용해 센서 유형에 맞는 가스를 주입하십시오. (300cc/min)

5) 가스 교정이 끝나면, 자동으로 측정값 모드로 전환됩니다.

6) 범프 테스트를 위해, 가스 교정 진입 후 한 번 더 클릭합니다.

7) 범프 테스트 진행을 위해 더블클릭 하면, bump APPL이 디스플레이에 나타납니다.

8) 가스 교정 캡을 센서에 끼우고 유량조절기를 사용해 센서 유형에 맞는 가스를 주입하십시오. (300cc/min)

9) Bump APPL이 디스플레이에 나타난 후, 범프 테스트가 실행됩니다.

10) 범프 테스트가 끝나면, 자동으로 측정값 모드로 전환됩니다.

11) 영점 교정으로 진입하기 위해 메인 화면에서 더블클릭 후 한 번 더 원클릭 하면 영점 교정으로 진입합니다. 영점 교정은 산소9%의 깨끗한 공기에서 수행되어야 합니다.

12) 영점 교정 실행을 위해 더블클릭 하세요.

13) 영점 교정이 끝나면, 자동으로 측정값 모드로 전환됩니다.

*참고: 교정이 실패한 경우, 다시 한번 시도하세요. 교정이 계속해서 실패하는 경우, 감지기를 종료하고 제조사에 문의하시기 바랍니다.

10. BELLCONNECT™ 앱 연결 (NFC/Bluetooth)

1) BELLCONNECT™ 앱을 설치하십시오.

* BELLCONNECT™ 앱이 없는 경우 NFC 태깅을 통해 Play스토어로 이동하여 다운로드 하거나 아래 QR 다운로드를 사용할 수 있습니다.

2) NFC 연결: 제품 라벨이 있는 후면에 스마트폰 NFC 장치를 태그하면 어플이 켜집니다. (아이폰은 NFC 태깅 불가)

3) 한 번 더 NFC 장치에 태그를 하면 어플과 감지기가 연동됩니다.

4) 블루투스 연결: 블루투스 연결을 허용하십시오.

5) 블루투스 스캔 후 연결을 원하는 기기를 선택하십시오.

                               <AOS>

                                 <iOS>

11. 알람 기본 설정 값

가스(단위)

Low

High

TWA

STEL

교정농도

측정범위

분해능

사용온도

H2S(ppm)

10

15

10

15

25

0-100

0.1

-30℃ to 50℃

CO(ppm)

30

100

30

200

100

0-1000

1

-30℃ to 50℃

CO-H(ppm)

30

100

30

200

100

0-500

1

-30℃ to 50℃

CO-E(ppm)

30

100

30

200

1000

0-2000

1

-30℃ to 50℃

O2(%Vol)

19.5

23.5

X

X

0.0

0-30

0.1

-30℃ to 50℃

O2 lead free

(%Vol)

19.5

23.5

X

X

0.0

0-30

0.1

-40℃ to 60℃

H2(ppm)

100

500

X

X

100

0-1000

1

-30℃ to 50℃

Cl2(ppm)

0.5

1.0

0.5

1.0

10

0-50

0.1

-20℃ to 50℃

PH3(ppm)

0.3

1.0

0.3

1.0

1.0

0-20

0.1

-30℃ to 50℃

SO2(ppm)

2.0

5.0

2.0

5.0

10

0-20

0.1

-30℃ to 50℃

NO2(ppm)

2.0

5.0

0.5

1.0

10

0-30

0.1

-30℃ to 50℃

NO(ppm)

25

50

25

50

50

0-250

1

-30℃ to 50℃

NH3(ppm)

25

35

25

35

50

0-100

1

-40℃ to 50℃

NH3-E(ppm)

25

35

25

35

500

0-1000

1

-40℃ to 50℃

O3(ppm)

0.1

0.2

0.1

0.2

0.8

0-5

0.01

-20℃ to 50℃

ETO(ppm)

1.0

5.0

1.0

5.0

10

0-100

0.1

-20℃ to 50℃

HCN(ppm)

2.5

4.7

2.5

4.7

10

0-100

0.1

-30℃ to 50℃

HCl(ppm)

1.0

2.0

1.0

2.0

10

0-15

0.1

-30℃ to 50℃



12. BELLMINI™ 상세 규격

기기 이름

BELLMINI™ 휴대용 단일 가스 감지기

식별 유형

BMI-***

크기

66 x 69 x 24 mm(w/o clip), 66 x 69 x 41 mm(w clip) / 2.59 x 2.71 x 0.94in(w/o clip), 2.59 x 2.71 x 1.61in(w clip)

무게

105g(w/Belt Clip) (3.70 oz)

사용주위온도

-40℃ to 60℃

사용 습도

5% to 95% RH (응결이 없는 상태)

디스플레이

FSTN LCD 디스플레이 (1.6 인치)

보호등급

IP68

알람

시각(LED), 촉각(진동), 청각(부저; 100dB@30cm): Low, High, TWA, STEL

사용자 옵션

알람 값 변경, 알람 Latching On/Off

교정 및 범프 테스트 일정 간격 변경

영점 및 가스 교정, 데이터 다운로드, 펌웨어 업데이트

자가진단

센서 및 회로 고장, 배터리

배터리

리튬 배터리 사이즈: 2/3 AA, 공칭전압: 3.6V, 규격 용량: 1.65AH

작동 시간

2년 이상 작동

무선연결

Bluetooth Low Energy (BLE) – BELLCONNECT™ 앱 또는 클라우드 연결

Near Field Communication (NFC) – 간편한 근거리 무선 통신 연결방식

데이터 저장

최대 200 이벤트, 5,000 데이터 로그

인증

ATEX:      II 1G Ex ia IIC T4 Ga

KCs: Ex ia IIC T4

IECEx: Ex ia IIC T4 Ga

보증 기간

2년 (센서에 따라 상이)



13. 보증 내용

이 보증 및 수리 원칙은 해당 제품의 구매 시점으로부터 2년 동안 적용됩니다. 이 기간 동안에는 제품의 하자나 제조상의 결함으로 인해 발생한 문제에 대해서 무상으로 수리 또는 교체 서비스를 받을 수 있습니다. 다만, 아래의 조건들을 준수해야 합니다.

  1. 보증 대상: 보증은 제품의 제조 공정 또는 부품에 기인한 하자나 결함에 대해서만 적용됩니다. 사용자의 부주의로 인한 손상이나 무리한 사용으로 인한 고장은 보증에서 제외될 수 있습니다.
  2. 보증 기간 내의 수리: 제품의 보증 기간 내에 발생한 문제에 대해서는 무상으로 수리 또는 교체가 이루어집니다. (단 센서는 제외)
  3. 보증 기간 이후의 수리: 보증 기간이 지난 후에 발생한 문제에 대해서는 유상 수리가 필요할 수 있습니다. 이 경우, 수리 비용과 관련된 자세한 정보는 서비스센터나 제조사로 문의하시기 바랍니다.
  4. 보증의 제외 사항: 보증은 일부 특정 조건에서 적용되지 않을 수 있습니다. 이러한 조건에는 사용자의 부주의로 인한 손상, 비정상적인 사용, 불량 전원 공급, 무단 분해 또는 개조 등이 포함될 수 있습니다. 또 수리를 받은 후, 3개월 이내 동일 증상에 대해서는 보증이 제외됩니다.
  5. 수리 및 교체 절차: 제품의 수리 또는 교체가 필요한 경우에는 제조사의 공식 서비스 센터로 연락하여 절차를 안내받으시기 바랍니다. 필요한 서류 및 정보를 제공하여 원활한 서비스를 받을 수 있습니다.
  6. 유의사항: 제품 사용시에는 제조사의 사용 설명서를 정확히 준수하고 유지보수를 꾸준히 진행하여 제품의 수명과 성능을 유지하는데 최선을 다해야 합니다.

14. 인증

인증 마킹 및 인증서 번호는 하단 표에 기재되어 있습니다.

  • ATEX : II 1G Ex ia IIC T4 Ga
  • IECEx : Ex ia IIC T4 Ga
  • FCC
  • KCs : Ex ia IIC T4
  • RoHS 3 Compliant

15. 연락처

당사 제품에 문제가 발견될 시, 아래 연락처로 연락 바랍니다.
